| ブランド名: | CSJY |
| モデル番号: | EBS59R-100A-20CP4J-A6JL-S0-02 |
| MOQ: | 2 |
| 価格: | Negotiate |
| パッケージの詳細: | カートン |

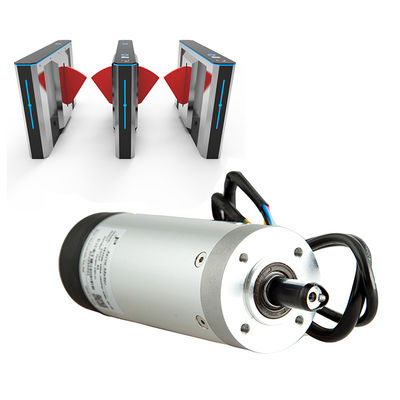

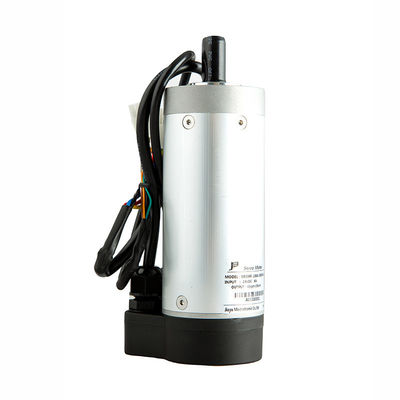

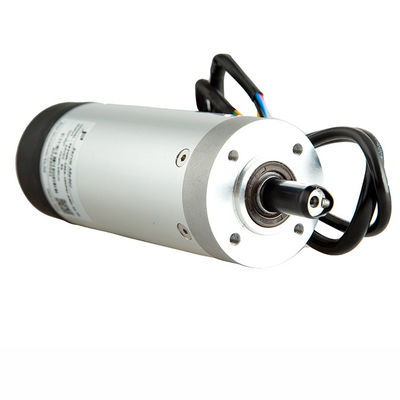

空港スイングゲート用ギアボックスと統合された DC24V 100w サーボモーター
のインクリメンタルエンコーダモーターシャフトの位置と速度に関するリアルタイムのフィードバックを提供し、サーボドライブが閉ループ制御を実行できるようにします。これにより、次のことが可能になります。
開閉角度を正確に制御
調整可能な加速/減速カーブ (ソフトスタート/ソフトストップ)
障害物検知（衝突防止安全性）
広い温度範囲にわたって一貫した動作
定格 100 W、通常 24 V で動作するこのモーターは、空港、地下鉄駅、オフィスのロビー、商業ビルの自動速度レーン向けの低電圧、安全、エネルギー効率の高いソリューションです。密閉ベアリングと耐候性ハウジング (IP65) を含む堅牢な構造により、屋内と半屋外の両方の環境で信頼性の高いパフォーマンスが保証されます。
| 定格電力 | 100ワット |
| 定格電圧 | 24v |
| 定格回転数（モーター軸） | 3000rpm |
| ギアボックスのタイプ | 惑星 |
| 定格電流 | 6A |
| 出力トルク | 23nm |
| 出力速度 | 41rpm |
| ギア比 | 1:49 |
| 極 | 4 |
統合されたギアボックス:高精度の遊星歯車またはウォーム ギアボックスがモーター ハウジングに統合されており、高いトルク密度とメンテナンス不要を実現します。個別のギアボックスの取り付けと位置合わせの問題を排除します。
1.5mのガラスパネルに最適:さまざまな摩擦や軽い風荷重下でも、高さ 1.5 m、重量 15 ～ 25 kg までのガラス ドア パネルをスムーズに駆動するのに十分なトルク (減速後 23 Nm) を提供します。
インクリメンタルエンコーダフィードバック:高分解能エンコーダ (9600 PPR) により、正確な速度と位置の制御が可能になります。衝突防止安全コンプライアンスのための双方向操作とリアルタイムの障害物検出をサポートします。
低電圧動作:DC 24V で利用可能 – 公共エリアでも安全で、バッテリー/UPS バックアップ システムと互換性があります。
ソフトスタート/ストップおよび速度プロファイリング:サーボ制御システムにより、プログラム可能な加速曲線と減速曲線が可能になり、ガラスパネルとヒンジへの機械的ストレスを最小限に抑え、静かでスムーズな動作を保証します。
コンパクトな統合設計:モーター、エンコーダー、ギアボックスが 1 つのハウジングに収められているため、全長が短縮され、ケーブル管理が簡素化され、狭い速度レーンのペデスタルに最適です。
耐久性のある構造:アルミニウムハウジング、ステンレススチールシャフト、防塵および飛沫に対するIP56保護。動作温度範囲 -20°C ～ +55°C。
サイレント操作:最適化されたギア設計と BLDC 整流により、騒音レベルは 1 メートルで 55 dB 未満となり、図書館や病院などの騒音に敏感な環境に適しています。
アプリケーション
|
|
